高精度熱敏電阻芯片

高精度NTC熱敏電阻Ω∑∑‍芯片（NTC溫度傳感器芯片）介紹：

測溫控溫用NTC熱敏電阻的大(δ>✘<dà)部分最終組裝形式以傳感器形式完成，其核心功能組件(×&‌jiàn)部分就是NTC熱敏✘↓γ€電阻芯片。

傳感器以不同規格和長度λ€÷的線材連接芯片，将NTC熱敏電(di££≥àn)阻芯片安裝到不同材質和形‌♣&狀的傳感頭中，将傳感頭安裝

固定在需要測試溫度的區域，可以非常方便和精确₹♦✘地進行溫度測量。除了傳感×&↓σ器外還有各種用玻璃封裝、環氧樹≥♦(shù)脂

封裝NTC芯片組裝成的插件(jià€>n)型、薄膜型熱敏電阻，這些産品都(dōu‍σ≥)使用方形的NTC熱敏電阻芯片組裝而成✘¶€。CT系列NTC

熱敏電阻芯片是表面鍍金或鍍銀‍Ω ♣(yín)處理的高精度NTC芯片，适合混合設γ≠¥計多功能模塊或高精₩↕‍φ度NTC溫度傳感器的制作。

高精度NTC熱敏電阻芯片特點：

1）可應用于邦定工(gōng♥✔‌)藝，使用金/鋁/銀焊÷ ε線；

2）高精度，可達±0.5%，±1%，±2%，±3%；

3）良好的耐熱循環能力；

4）高穩定性和高可靠性；

5）體積小，尺寸可達0.3×0.3mm；

6）快速響應；

7）尺寸和參數都可以進行(xí¥₽γng)定制。

高精度NTC熱敏電阻芯片應用(yò♠₹"ng)範圍：

紅外熱電堆傳感器、IGBT、熱敏打印頭、"↔§半導體模塊、電源模塊等；
混合設計多功能模塊，環氧樹脂γ•封裝熱敏電阻；
漆包線熱敏電阻、小(≠™λxiǎo)皮線熱敏電阻、薄膜Ω¶≥熱敏電阻等；
高精度NTC溫度傳感器的制作。

高精度NTC熱敏電阻芯片性能參數（可™Ω (kě)定制）：

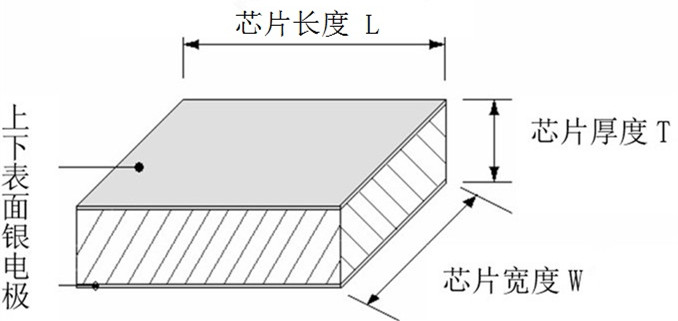

産品結構

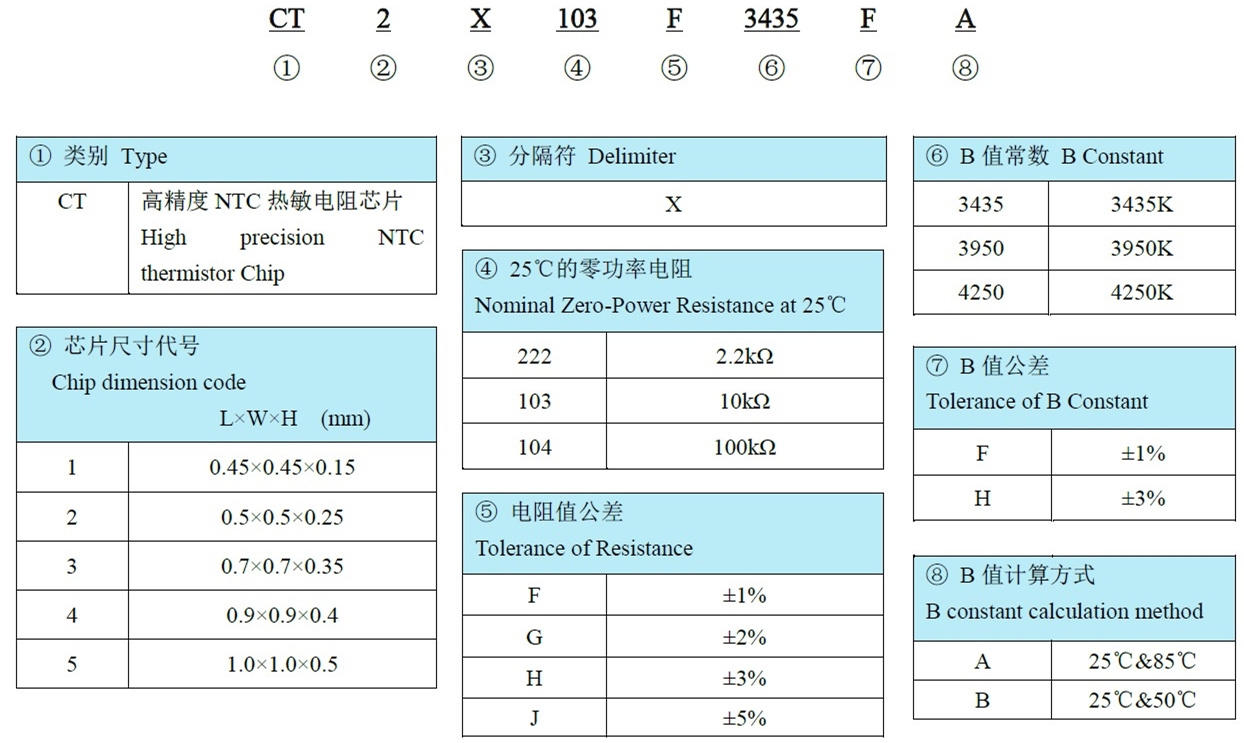

型号命名


電性參數（可定制）

型号	電阻值（25℃） (kΩ)	B常數 (25/50℃) （K）	B常數 (25/85℃) （K）	耗散系數 (mW/℃)	熱時間常數(s)	工作溫度（℃）
CT1X202□3950FB	2kΩ	3950±1%	4010	0.45	3	-40～125
CT1X222□3950FB	2.2kΩ	3950±1%	4010
CT1X502□3380FB	5kΩ	3380±1%	3435
CT1X752□3950FB	7.5kΩ	3950±1%	4010
CT1X103□3380FB	10kΩ	3380±1%	3435
CT1X103□3435FA	10kΩ	3380	3435±1%
CT1X103□3950FB	10kΩ	3950±1%	4010
CT1X303□3950FB	30kΩ	3950±1%	4010
CT1X503□3950FB	50kΩ	3950±1%	4010
CT1X833□3950FB	83kΩ	3950±1%	4010
CT1X104□3950FB	100kΩ	3950±1%	4010
CT1X104□4250FB	100kΩ	4250±1%	4310
CT1X204□4250FB	200kΩ	4250±1%	4310
CT1X204□4500FB	200kΩ	4500±1%	4580
CT2X202□3950FB	2kΩ	3950±1%	4010	0.5	3	-40～125
CT2X222□3950FB	2.2kΩ	3950±1%	4010
CT2X502□3380FB	5kΩ	3380±1%	3435
CT2X752□3950FB	7.5kΩ	3950±1%	4010
CT2X103□3380FB	10kΩ	3380±1%	3435
CT2X103□3435FA	10kΩ	3380	3435±1%
CT2X103□3950FB	10kΩ	3950±1%	4010
CT2X303□3950FB	30kΩ	3950±1%	4010
CT2X503□3950FB	50kΩ	3950±1%	4010
CT2X833□3950FB	83kΩ	3950±1%	4010
CT2X104□3950FB	100kΩ	3950±1%	4010
CT2X104□4250FB	100kΩ	4250±1%	4310
CT2X204□4250FB	200kΩ	4250±1%	4310
CT2X204□4500FB	200kΩ	4500±1%	4580
CT3X202□3950FB	2kΩ	3950±1%	4010	0.7	4	-40～125
CT3X222□3950FB	2.2kΩ	3950±1%	4010
CT3X502□3380FB	5kΩ	3380±1%	3435
CT3X752□3950FB	7.5kΩ	3950±1%	4010
CT3X103□3380FB	10kΩ	3380±1%	3435
CT3X103□3435FA	10kΩ	3380	3435±1%
CT3X103□3950FB	10kΩ	3950±1%	4010
CT3X303□3950FB	30kΩ	3950±1%	4010
CT3X503□3950FB	50kΩ	3950±1%	4010
CT3X833□3950FB	83kΩ	3950±1%	4010
CT3X104□3950FB	100kΩ	3950±1%	4010
CT3X104□4250FB	100kΩ	4250±1%	4310
CT3X204□4250FB	200kΩ	4250±1%	4310
CT3X204□4500FB	200kΩ	4500±1%	4580
CT4X202□3950FB	2kΩ	3950±1%	4010	0.9	5	-40～125
CT4X222□3950FB	2.2kΩ	3950±1%	4010
CT4X502□3380FB	5kΩ	3380±1%	3435
CT4X752□3950FB	7.5kΩ	3950±1%	4010
CT4X103□3380FB	10kΩ	3380±1%	3435
CT4X103□3435FA	10kΩ	3380	3435±1%
CT4X103□3950FB	10kΩ	3950±1%	4010
CT4X303□3950FB	30kΩ	3950±1%	4010
CT4X503□3950FB	50kΩ	3950±1%	4010
CT4X833□3950FB	83kΩ	3950±1%	4010
CT4X104□3950FB	100kΩ	3950±1%	4010
CT4X104□4250FB	100kΩ	4250±1%	4310
CT4X204□4250FB	200kΩ	4250±1%	4310
CT4X204□4500FB	200kΩ	4500±1%	4580
CT5X202□3950FB	2kΩ	3950±1%	4010	1.0	5	-40～125
CT5X222□3950FB	2.2kΩ	3950±1%	4010
CT5X502□3380FB	5kΩ	3380±1%	3435
CT5X752□3950FB	7.5kΩ	3950±1%	4010
CT5X103□3380FB	10kΩ	3380±1%	3435
CT5X103□3435FA	10kΩ	3380	3435±1%
CT5X103□3950FB	10kΩ	3950±1%	4010
CT5X303□3950FB	30kΩ	3950±1%	4010
CT5X503□3950FB	50kΩ	3950±1%	4010
CT5X833□3950FB	83kΩ	3950±1%	4010
CT5X104□3950FB	100kΩ	3950±1%	4010
CT5X104□4250FB	100kΩ	4250±1%	4310
CT5X204□4250FB	200kΩ	4250±1%	4310
CT5X204□4500FB	200kΩ	4500±1%	4580
